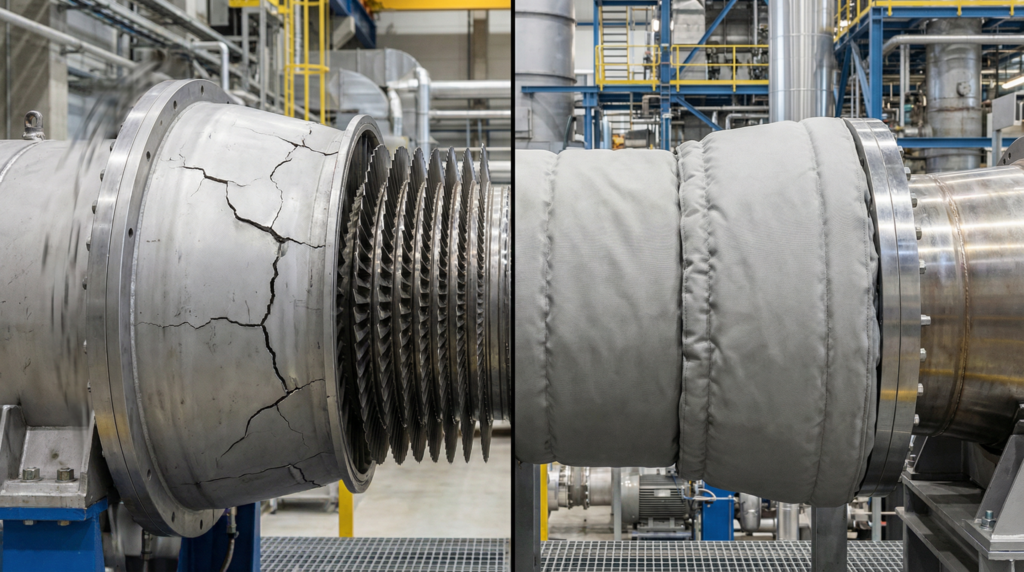

Газовые турбины и «жесткая» изоляция: почему металл трескается от вибрации, а ткань — нет

• Физика конфликта: металл против вибрации
• Главный страх энергетика: посторонние предметы
• Ткань, которая сильнее стали
• Экономика обслуживания: часы против минут
• Выбор очевиден

Газотурбинные установки (ГТУ), компрессоры и мощные промышленные двигатели — это сердце любого энергетического объекта. Это оборудование работает в экстремальных режимах: температуры выше 500°C и, что важнее, постоянная высокочастотная вибрация.

Традиционно в России эти агрегаты изолируют «по старинке»: слой минваты, а сверху — жесткий короб из оцинкованной стали или алюминия (так называемая «окожушка»). Инженерам кажется, что металл — это надежно.

Но на практике именно металлическая обшивка становится причиной аварийных остановов, повреждения оборудования и колоссальных затрат на ремонт. Почему жесткость — это враг турбины, и как текстильные технологии «Бекор» решают проблему усталости материалов?

Физика конфликта: металл против вибрации

Проблема «жесткой» изоляции в том, что она статична, а турбина — динамична.

При работе ГТУ корпус вибрирует. Металлический кожух, жестко закрепленный на корпусе или раме, пытается сопротивляться этой вибрации. Вступает в силу закон усталости металла.

Что происходит с оцинковкой через полгода эксплуатации:

1. Крепеж: саморезы, заклепки и болты под действием вибрации раскручиваются или срезаются.
2. Трещины: в местах сгибов и напряжений металл лопается.
3. «Дребезг»: конструкция теряет целостность, изоляция проседает, образуются «тепловые мосты», через которые уходит драгоценное тепло.

Главный страх энергетика: посторонние предметы

Самый страшный сценарий — это не потеря тепла. Это попадание посторонних предметов в механизмы.

Когда от вибрации разрушается металлическая обшивка, крепежные элементы (гайки, шайбы, саморезы) или куски самого металла могут отвалиться и попасть в воздухозаборники, на движущиеся части или в маслосистему.

Для газовой турбины, лопатки которой вращаются с огромной скоростью, одна маленькая гайка, отлетевшая от «надежной» металлической изоляции, равносильна выстрелу шрапнелью. Это капитальный ремонт стоимостью в миллионы рублей.

Ткань, которая сильнее стали

Решение проблемы лежит в смене парадигмы. Вместо того чтобы бороться с вибрацией жесткостью, нужно использовать материалы, которые ее гасят.

Съемные термочехлы «Бекор» изготавливаются из специализированных технических тканей (стеклоткани, кремнеземные ткани с пропитками).

Почему для ГТУ это безальтернативный вариант:

1. Демпфирование: Текстиль эластичен. Он не вступает в резонанс с вибрацией турбины, а поглощает ее. Чехол вибрирует вместе с оборудованием, не испытывая разрушающих нагрузок.
2. Никакого металла в опасных зонах: Крепление чехлов осуществляется с помощью ремней, пряжек, липучек и шнуровки. Нет риска, что открутится болт и упадет внутрь агрегата.
3. Термокомпенсация: Турбина при нагреве расширяется. Жесткий короб деформируется, а тканевый чехол просто расправляется, повторяя геометрию корпуса.

Экономика обслуживания: часы против минут

Представьте, что нужно провести регламентный осмотр датчика или подшипника турбины.

• С металлом: бригада слесарей тратит часы на раскручивание закисших болтов, снятие листов железа (которые потом часто невозможно поставить обратно ровно). Изоляция повреждается, минвата крошится.
• С термочехлами «Бекор»: один человек расстегивает крепления за 3-5 минут, снимает чехол как куртку, проводит осмотр и надевает обратно. Изоляция используется многократно, без потери свойств.

Сокращение времени простоя ГТУ даже на один час — это огромная экономия для генерирующей компании.

Выбор очевиден

Жесткая металлическая изоляция на вибрирующем оборудовании — это технология прошлого века, которая несет в себе скрытые риски.

Если вы хотите продлить срок службы ваших турбин, компрессоров и двигателей, переходите на гибкие решения — тканевые компенсаторы .

Компания «Бекор» проектирует и шьет термочехлы индивидуально под сложную геометрию вашего оборудования. Мы используем материалы, выдерживающие температуры до 1200°C и экстремальную вибрацию.

Перестаньте чинить треснувшую обшивку. Поставьте то, что не ломается.
