Проектирование, пошив, доставка в по России и СНГ

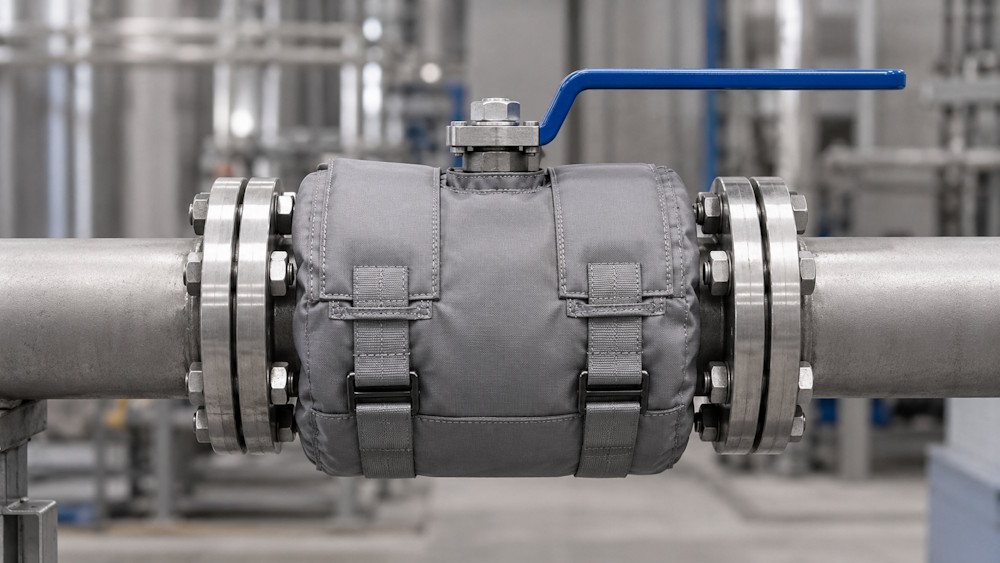

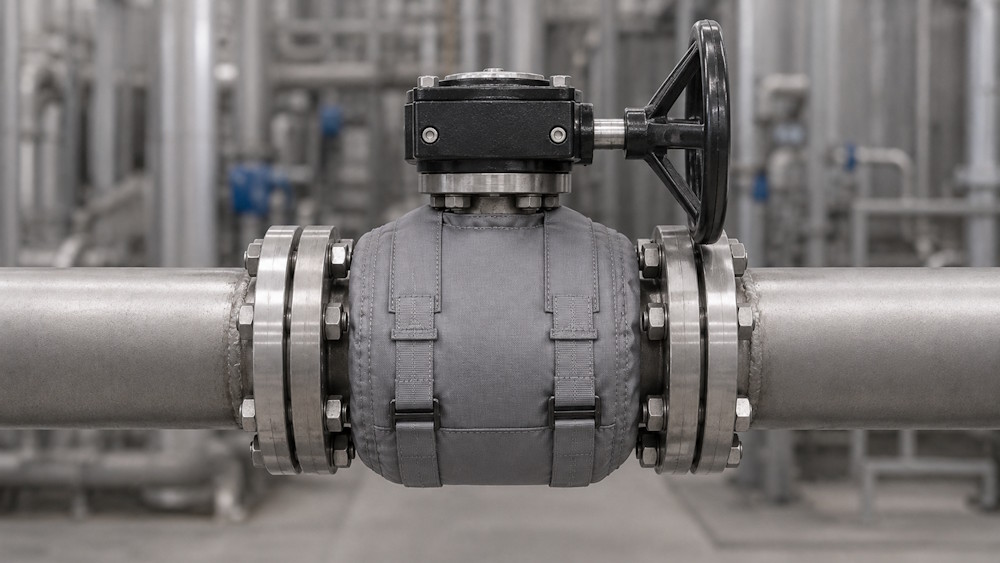

Термочехлы для запорной арматуры
Уникальные термочехлы для запорной арматуры от "Бекор-ЧСЭ-У" являются идеальным решением для стандартизированный труб. Эти многоразовые теплоизоляционные изделия, разработанные в соответствии с ТУ 5760-007-79785134-2022, обеспечивают эффективное удержание тепла без необходимости индивидуального проектирования и замеров. Благодаря универсальности, эти чехлы обходятся дешевле по сравнению с изделиями, изготовленными на заказ. Они легко монтируются и демонтируются, предоставляя простой доступ к арматуре при необходимости обслуживания.
Специально предназначенные для промышленного, энергетического и теплоснабжающего секторов, эти чехлы "Бекор-ЧСЭ-У" представляют собой надежное решение для вашего оборудования. Если же требуется индивидуальный подход, мы готовы предложить изготовление термочехлов по специфическим размерам и техническим требованиям вашего оборудования, с учетом особенностей его эксплуатации.
Цена на универсальные чехлы ЧСЭ-У для арматуры
Стоимость термочехлов Бекор-ЧСЭ-У (до 150°с)
| Наименование | Размер | Цена за шт. руб. (с НДС) | |
|---|---|---|---|
| Термочехол для арматуры Бекор-ЧСЭ-У ТА-15-50 | Ду 15 | от 2690 | |
| Термочехол для арматуры Бекор-ЧСЭ-У ТА-25-50 | Ду 25 | от 2790 | |
| Термочехол для арматуры Бекор-ЧСЭ-У ТА-50-50 | Ду 50 | от 3390 | |
| Термочехол для арматуры Бекор-ЧСЭ-У ТА-80-50 | Ду 80 | от 3690 | |
| Термочехол для арматуры Бекор-ЧСЭ-У ТА-100-50 | Ду 100 | от 4390 | |
| Термочехол для арматуры Бекор-ЧСЭ-У ТА-125-50 | Ду 125 | от 5090 | |
| Термочехол для арматуры Бекор-ЧСЭ-У ТА-150-50 | Ду 150 | от 5490 |
Стоимость термочехлов Бекор-ЧСЭ-У (до 600°с)
| Наименование | Размер | Цена за шт. руб. (с НДС) | |
|---|---|---|---|
| Термочехол для арматуры Бекор-ЧСЭ-У ТА-15-50 | Ду 15 | от 3390 | |
| Термочехол для арматуры Бекор-ЧСЭ-У ТА-25-50 | Ду 25 | от 3490 | |
| Термочехол для арматуры Бекор-ЧСЭ-У ТА-50-50 | Ду 50 | от 4290 | |
| Термочехол для арматуры Бекор-ЧСЭ-У ТА-80-50 | Ду 80 | от 4890 | |
| Термочехол для арматуры Бекор-ЧСЭ-У ТА-100-50 | Ду 100 | от 5590 | |
| Термочехол для арматуры Бекор-ЧСЭ-У ТА-125-50 | Ду 125 | от 6390 | |
| Термочехол для арматуры Бекор-ЧСЭ-У ТА-150-50 | Ду 150 | от 6790 |
*Цены в таблице представлены для ознакомления. Точную стоимость уточняйте у нашего менеджера.
Хотите получить расчёт стоимости чехлов?
Консультацию с опытным инженером
Оптимальный вариант решения задачи
Точный срок выполнения проекта
Точный расчёт стоимости
Преимущества термочехлов Бекор ЧСЭ-У
-
Снижение износа
Способствуют замедлению процесса термической усталости металла
-
Уменьшение теплопотерь
Позволяют сохранить до 90% расходовавшейся энергии и снижают затраты
-
Эргономичность
Обеспечивают быстрый и удобный доступ к оборудованию, включая случаи аварийных ситуаций
-
Простая установка
Быстрый монтаж, который может выполнить даже один сотрудник, что повышает оперативность выполнения работ
-
Многократное применение
Термочехлы можно снимать и повторно устанавливать, что обеспечивает экономию ресурсов
-
предотвращение аварий
Обеспечивают высокий уровень безопасности оборудования и персонала
Применяемые материалы
Представлен стеклотканью, которая обеспечивает надежную многоуровневую защиту от повреждений различного характера, атмосферных воздействий и ультрафиолетового излучения. Рабочий температурный диапазон составляет до -60°C. Характеризуется принадлежностью к группе горючести Г1.
Предназначен для эксплуатации в температурном диапазоне от -60°C до +150°C, изготовлен из стеклоткани с полиуретановым покрытием. Отличается высокой устойчивостью к механическим, тепловым и электрическим нагрузкам. Химически устойчив к различным агрессивным средам, включая кислоты, щелочи, нефтепродукты и газовые смеси. Полная водонепроницаемость, гибкость, высокая износостойкость. Относится к негорючей категории воспламеняемости Г1.
Для экстремальных температурных режимов (от -60°C до +600°C). Выполнен из кремнеземной ткани с вермикулитовым покрытием. Обладает высокой инертностью практически ко всем реагентам, демонстрирует стойкость к органическим и минеральным кислотам различных концентраций при высоких температурах (за исключением плавиковой, фосфорной и соляной). Невысокая износостойкость и виброустойчивость компенсируются экстремально высокой стойкостью до +600°C. Классифицируется в группе горючести НГ (негорюч).
Представлен матом из базальтового супертонкого волокна марки БСТВ. Обладает рядом уникальных характеристик: он не поддается горению, не стареет, устойчив к агрессивным воздействиям и вибрационным нагрузкам. Максимальная температура сохранения физико-механических свойств достигает +700°C. Относится к категории воспламеняемости НГ (негорюч).

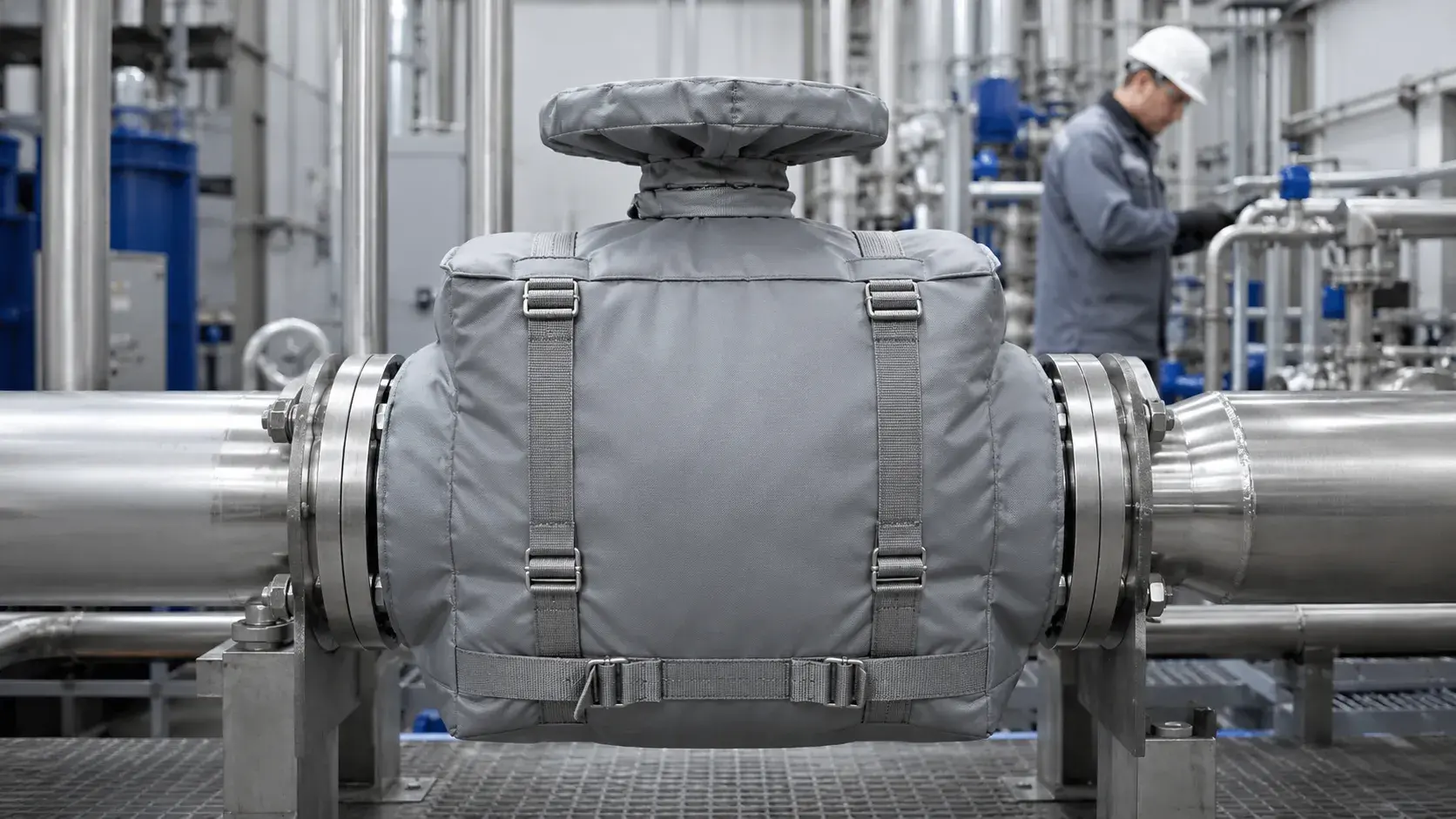

Особенности конструкции термочехов для запорной арматуры
Термочехлы для запорной арматуры — это специализированные защитные конструкции, сохраняющие необходимую температуру и защищающие трубопроводы от неблагоприятных воздействий. Они особенно важны в регионах с суровым климатом. Они особенно важны в регионах с суровыми климатическими условиями.
Конструктивно термочехол имеет многослойную структуру. Внешний слой изготавливается из прочного водонепроницаемого материала (ПВХ-ткань или стеклоткань с силиконовым покрытием), защищающего от осадков и УФ-излучения. Теплоизоляционный слой изготавливают из современных материалов, таких как базальтовое волокно или аэрогель. Внутренний слой делается из материала с высокой отражающей способностью.
Основные характеристики термочехлов нового поколения:
- Система крепления с быстроразъемными элементами, обеспечивающая надежную фиксацию и простоту демонтажа для технического обслуживания.
- Наличие дополнительных систем обогрева (электрические нагревательные элементы или термокабели) с возможностью автоматического регулирования температуры.
- Специальные технологические отверстия для штоков и приводов арматуры, оснащенные уплотнителями и манжетами для предотвращения теплопотерь.
При производстве учитываются индивидуальные особенности конкретной запорной арматуры, что обеспечивает максимальную эффективность теплоизоляции. Срок службы качественного термочехла составляет 3-5 лет при правильной эксплуатации.
Форма заказа
Возможно изготовление противопожарных чехлов для аккумуляторов по техническому заданию заказчика
Отправляя запрос на консультацию, Вы выражаете свое согласие с политикой обработки персональных данных ГК БЕКОР. С полным тестом документа можно ознакомиться здесь
Сертификаты
Реализованные проекты
-
Термочехлы для трубопроводной арматуры на стадионе «Зенит Арена» Подробнее о кейсе → -
Теплоизоляция трубопроводов и накопителей НПЗ «Лукойл» Подробнее о кейсе → -
Чехлы для приборов КИП на палубе буровой платформы. Подробнее о кейсе → -
Термочехлы изоляция трубозапорной арматуры паровых систем. Пивоваренная компания «Балтика» Подробнее о кейсе → -
Термочехлы для паровых и водяных вентилей. г. Стрельна Подробнее о кейсе →
Чехлы для дисковых затворов "Зенит Арена" г. Санкт-Петербург
Объект:
Стадион "Газпром Арена"
Местоположение: Санкт-Петербург, Россия
Уменьшение потери тепла и защита персонала путем создания теплозащитных чехлов для запорной арматуры. Важно обращать особое внимание на визуальное оформление изделий. Исходные данные: Максимальная температура теплоносителя – 107 градусов. Количество чехлов – 18 штук (9шт. - Dn125, 9шт. - Dn200)
Решение:Благодаря применению специально разработанных теплоизоляционных чехлов удалось снизить поверхностную температуру до 45 градусов. Для улучшения внешнего вида чехлов инженерами было разработано несколько вариантов чехлов с особыми защипами, чтобы придать им аккуратный внешний вид. Заказчик выбрал подходящий вариант по своему усмотрению.
Теплоизоляция трубопроводов и накопителей на нефтеперерабатывающем заводе
Организация:
Лукойл, нефтеперерабатывающее производство
Местоположение:г. Пермь
Задача:Термоизоляция трубопровода, накопительных ёмкостей и запорной арматуры, защита от теплопотерь, минимизация ущерба в случае аварий, лёгкий доступ к задвижкам и соединениям для плановых осмотров. Температура носителя до +250 °C.
Решение:По заданию были созданы трёхмерные модели всех элементов оборудования, по которым затем спроектированы быстросъёмные термочехлы с обогревом. Для внутреннего и внешнего слоёв изоляции выбрана стеклоткань с силиконовым покрытием, для слоя теплоизоляции – наполнитель из минваты на основе базальтовых волокон, в качестве крепежа использованы стропы со стальными полукольцами и текстильные ленты-липучки velcro. Для участков трубопровода применены стандартные теплоизоляционные оболочки и металлическая окожушка.
Чехлы для приборов КИПиА на палубе буровой платформы
Задача:
Изолировать комплекс приборов контрольно-измерительных приборов и автоматики панели управления буровой платформы. Применить только негорючие материалы, обеспечить герметичность швов на случай протечек, защиту от вибраций.
Решение:Для приборов и автоматики на контрольной панели были пошиты специальные чехлы из водонепроницаемой стеклоткани с силиконовым покрытием и набивкой из базальтовой минваты в противовибрационном исполнении. Для обеспечения герметичности швы были дополнительно проклеены силиконом.

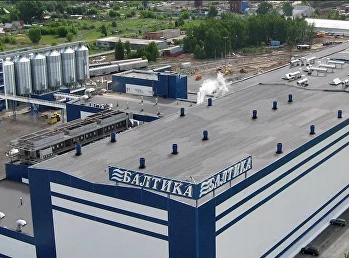

«Пивоваренная компания Балтика» - термочехлы для изоляции трубозапорной арматуры
Задача:
Пивоваренное предприятие "Балтика" занялось задачей изоляции трубозапорной арматуры в паровых системах. Местоположение Санкт-Петербург, Россия.
Поставленная цель:Для уменьшения теплопотерь, повышения энергоэффективности производства и снижения температуры в обслуживаемых помещениях, необходимо изготовить термоизоляционные покрытия для двух основных типов запорной арматуры. Срок выполнения проекта: 9 дней. Вводные данные: имеются два старых термоизоляционных чехла от клиента.
Решение:Были проведены дополнительные измерения арматуры (предоставленные чехлы охватывали только часть необходимых данных) на предприятии. По результатам измерений были созданы выкройки и изготовлены съемные термоизоляционные покрытия. Время установки чехлов составляет от 5 до 25 минут в зависимости от их размера и сложности доступа к арматуре (например, расположение на высоте, высокие температуры, ограниченность пространства).
Термочехлы для ЗРА паропроводов и линий ГВС
Организация:
ООО "C-Сервис", г. Стрельна
Задача:Изготовить съёмные термочехлы для задвижек и вентилей системы паропроводов, а также систем ГВС и отопления для сокращения теплопотерь и снижения температуры в производственных цехах. Температура на запорной арматуре паропровода +200 °C, температура в системах ГВС и отопления до +70 °C.
Решение:Для подготовки проекта были проведены точные замеры габаритов каждого элемента ЗРА. В соответствии с техническим заданием заказчика были пошиты термочехлы из стеклоткани с силиконовой пропиткой, в качестве наполнителя применена минеральная вата на основе базальтовых волокон толщиной 40 мм (для контуров ГВС и отопления) и 60 мм (для паропровода).
