Паропроводы работают при температурах от +115 до 560 °С и более в зависимости от категории. Высокая тепловая нагрузка, давление в трубах или запорной арматуре создают определенные риски для оборудования и работников. Чтобы поддерживать стабильный температурный режим и безопасность, их оборудуют изоляцией.
Требования к теплоизоляции трубопроводов для газообразных сред и паровых спутников содержит СП 61.13330.2012. Помимо прочих, стандарт допускает использование для изоляции многослойных изделий (п. 3.8). Это могут быть съемные термочехлы, которые снижают теплопотери и уменьшают риск аварий на уязвимых участках.
Проблемы в эксплуатации паропроводов
Есть 3 основных причины, по которым паропроводам из теплопроводящих материалов (например, стали) требуется дополнительная изоляция:
- Снижение КПД из-за тепловых потерь. При перемещении по магистрали пар отдает часть тепла трубам. Термоизоляция помогает избежать этого – например, многослойные чехлы с утеплителем из базальтовой ваты могут сократить до 90% теплопотерь на участке.
- Конденсат, коррозия. В трубопроводах часто используются трубы, слабо защищенные от ржавления. Слой изоляции, который закроет внешнюю часть паропровода или запорной арматуры, не даст образовываться влаге на их поверхности.
- Риски ожогов, повреждения оборудования. Пар под давлением может нанести вред технике или людям – повредить приборы, привести к травмам или несчастным случаям на производстве. Зачастую утечки происходят в местах соединений паропроводов. Если они закрыты термочехлами, влагостойкие материалы удержат струи горячего пара.
Факт: термоизоляция также защищает работников от случайного контакта с горячей поверхностью паропровода.
Как термочехлы повышают надежность системы

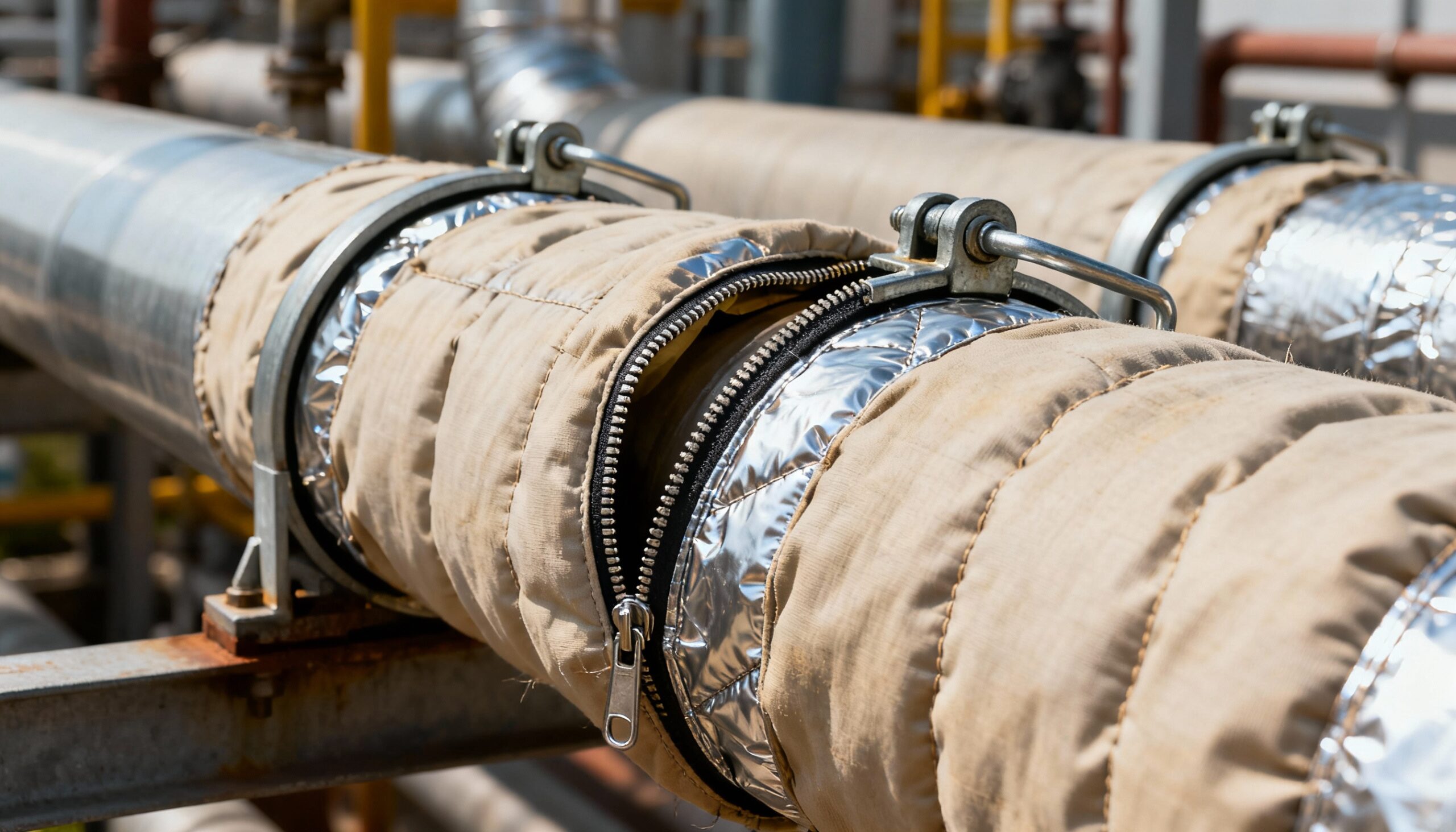

Съемные многослойные чехлы:
- Сохраняют стабильно высокую температуру теплоносителя. Пар в изолированной системе перестает отдавать тепло через стенки в окружающую среду. Котел работает стабильно, ему требуется меньше топлива, чтобы поддерживать нужные параметры рабочей среды.
- Снижают вероятность образования конденсата. Корректно установленный чехол становится естественным барьером между холодной внешней средой и разогретой рабочей.
- Играют роль механического барьера. Трубопровод, задвижку или фланец, закрытые термочехлом, сложнее повредить, например, при ремонте.
- Уменьшают тепловое напряжение, снижают термическую усталость труб, косвенно снижают износ.
Компания «Бекор» предлагает изоляционные решения, которые помогают снизить теплопотери и повысить надежность оборудования в любых условиях эксплуатации.
Из чего состоит чехол для паропровода
Термочехол – многослойное изделие. Его основа – наполнитель, то есть материал с низкой теплопроводностью, который изолирует тепло в корпусе оборудования (арматуры, трубы) и не дает ему уходить наружу. Это может быть базальтовая или минеральная вата, БСТВ.
Факт: в термочехлах используют негорючие и слабогорючие материалы, которые отвечают требованиям пожарной безопасности.
Наполнитель из минваты или базальтового волокна нуждается в оболочке для защиты от ударов, проколов, брызг воды, струй пара. Эту функцию в чехлах выполняют внешний и внутренний слои – их делают из стеклоткани с ПУ-покрытием или без него. Стеклоткань гибкая и прочная на разрыв, не боится нагрева и холодов, невосприимчива к большинству химически активных веществ. Полотно с полиуретановым покрытием выдерживает нагрев до +150 °С.
Альтернатива стеклоткани – кремнеземное полотно с покрытием из вермикулита. Его используют в основном для внутреннего слоя чехла, который контактирует с поверхностью трубы или запорной арматуры. Рабочий диапазон температур у кремнеземной ткани – от -60 до +600 °С.
Важно: у быстросъемных чехлов должны быть застежки для быстрого монтажа – как правило, это ленты-липучки велкро, замки-молнии или металлические хомуты.
Критерии выбора, монтаж, ремонт
Толщина чехла, его форма, материалы зависят от категории паропровода, для которого он предназначен. Например, для паропровода II категории по ТР ТС 032/2013 понадобится чехол, внутренний слой которого выдерживает нагрев до 350-450 °С, что обусловливает применение кремнеземной ткани.
Факт: расчет материалов и проектирование чехлов для тепловой изоляции должны выполнять квалифицированные инженеры.
Готовый к установке кожух монтируют на полностью подготовленную поверхность – участок паропровода должен быть чистым, лакокрасочное покрытие (при наличии) – полностью высохшим. Сложные разъемные чехлы, которые состоят из нескольких частей, монтируют последовательно, ремни, застежки, хомуты затягивают с умеренным усилием, добиваясь прилегания материала к поверхности.
Важно: технические документы на чехлы стоит сохранить на протяжении всего срока службы. Время от времени термочехлы проверяют на отсутствие повреждений, утечек, по необходимости меняют изношенные элементы.
Еще 3 преимущества съемной теплоизоляции для паропроводов
- Снижение расходов. Чем длиннее трубопроводная линия между котлом и потребителем, тем больше тепловых потерь происходит при транспортировке пара. Термочехлы позволяют снизить эти теплопотери, уменьшив нагрузку на паровые котлы и сократив топливные расходы.
- Повышение безопасности для персонала. Работник не может получить паровой ожог от защищенных участков оборудования.
- Упрощенное плановое обслуживание, прохождение инспекций. Для доступа к оборудованию достаточно снять чехол, отстегнув все крепления. Как правило, на это требуется не более 2-5 минут.
Таким образом, многоразовые термочехлы – один из практичных видов термоизоляции для паровых систем в сфере теплоснабжения, пищевой или другой промышленности. В сравнении с несъемной теплоизоляцией они служат дольше, подходят для паропроводов разных категорий и более ремонтопригодны.
